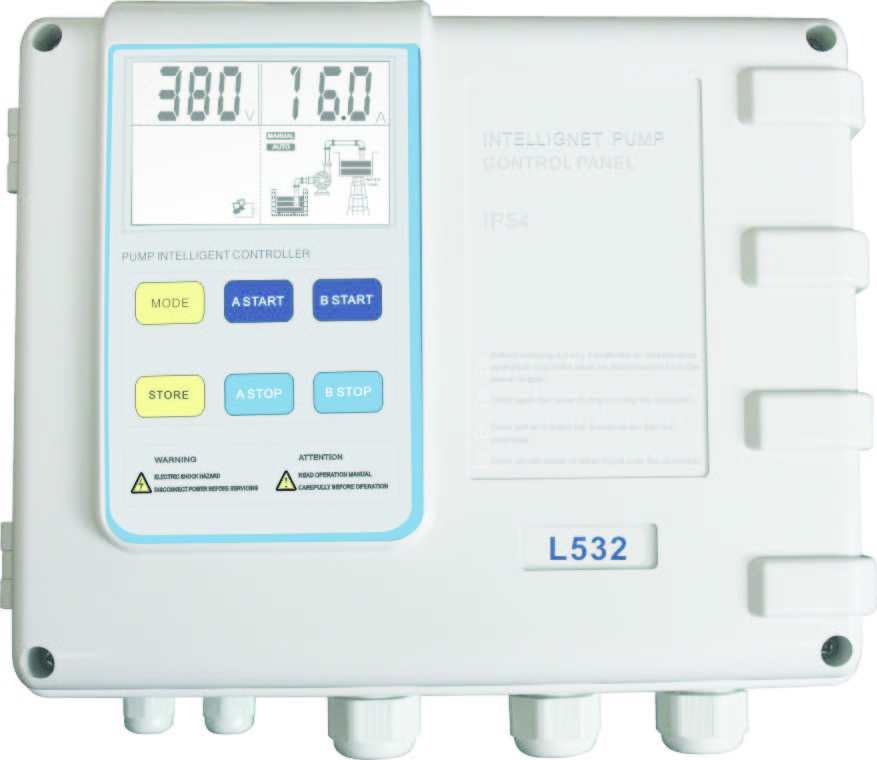

EPC 5,5 - 11 kW Çift Pompalı Trifaze Dalgıç Pompa Koruma ve Kontrol Panosu - Dijital Ekran,Türkçe Menü

Akıllı kontrol ünitesi TOU-S02, 5.5KW-11KW (7.5HP-15HP) aralığındaki direk kalkışlı üç fazlı ikili hidrofor pompaların, derinkuyu pompalarının ve pis su pompalarının kontrolü ve koruması amaçlı kullanılan kolay bir kullanıma sahip programlanabilir bir kontrol ünitesidir.TOU-S02 bir çok farklı elektriksel bağlantılara uygun bir paneldir. Diğer ON/OFF panolardan farklı olarak en önemli özelliği herhangi bir prob veya elektroda gerek duymaksızın çok hassas bir kuru çalışma koruması vardır.







Farklı uygulamalar için dip sviç ayarı yapılmalıdır.

Herhangi bir su besleme uygulamasında flatör veya seviye probları ile seviye kontrolü

Herhangi bir su besleme uygulamasında basınç sensörü ile basınç kontrolü

Drenaj uygulamasında flatör veya seviye probları ile seviye kontrolü

İki pompa kontrolü

Otomatik sıralı çalıştırma

Tüm korumalar hangi pompa çalışırsa çalışsın o pompa için devrededir.

İstenilirse o an çalışmayan pompa direk devreye alınır.

Su olmaması durumunda herhangi bir elektrod, flatör veya prob olmaksızın otomatik olarak pompaları kuru çalışmaya karşı korur.

Otomatik / Manual mode anahtarı

Bir çok hataya karşı pompaların otomatik olarak korunması

Dinamik LCD ekranı sayesinde tüm bilgilerin her an görülebiliyor olması

Pompaların toplam çalışma zamanının gösterilmesi

Pompaların son 5 hatasının gösterilmesi

Uzun süreli çalışmama durumlarında pompaların bloke olmasına karşı kısa süreli devreye alma

Rs 485 bağlantısı

Farklı seviyelere göre pompaların devreye alınıp çıkarılması





TOU-S02 modeli bir pompanın çalıştırılması ve kontrolünün söz konusu olduğu tüm durumlarda kullanıma uygun bir kontrol panosudur.

-Müstakil evler

-Apartman katları

-Yazlık evler

-Çiftlikler

-Kuyular

-Tarımsal sulamalar, seralar ve bahçeler

-Yağmur suyu uygulamaları

-Endüstriyel alanlar

-Pis su tankları



Temel Teknik Özellikler
Kontrol karekteristiği	Çift sıvı seviye kontrolü
	Basınç kontrolü
Kontrol metodu	Manuel / Otomatik
Sıvı seviye kontrol karekteristiği	Flatör ve seviye probları
Basınç sensörü kontrol karekteristiği	Basınç anahtarı (N/K) ve basınç tankı
Temel Teknik Bilgiler
Çıkış gücü	5.5 - 11 KW (7.5 - 15 HP)
Çalışma Voltajı	AC380V/50HZ Üç faz
Aşırı yüklenmede kesme süresi	5s-5dk
Faz kaybında kesme süresi	2s
Kısa devrede kesme süresi	0.1s
Aşırı/yüksek voltajda kesme süresi	5s
Kuru çalışmada kesme süresi	6s
Aşırı yükte tekrar devreye girme süresi	30dk
Aşırı/yüksek voltajda devreye girme süresi	5dk
Kuru çalışmada tekrar devreye girme süresi	30dk
Aşırı voltaj değeri	437 V
Düşük voltaj değeri	323 V
Seviye bilgisinin iletilebileceği max mesafe	1000m
Koruma fonksiyonları	Kuru çalışma Aşırı yük Ani voltaj yükselmesi Düşük voltaj Yüksek voltaj Pompanın bloke olması Kısa devre, paslanmaya karşı koruma
Temel Uygulama Bilgileri
Çalışma sıcaklığı	-25 -- +55
Çalışma nem oranı	20% - 90%RH, damlama olmamalı
Koruma sınıfı	IP54
Çalışma pozisyonu	Dikey
Pano boyutları ( L x W x H)	31 x22 x12 cm
Pano ağırlığı (net)	1.3kg
RS485 teknik bilgiler
Haberleşme	RS485 Bus Interface: asynchronism semiduplex
Baud rate	1200 bps¡2400 bps¡4800 bps¡9600bps Default: 9600bps
Protokol tipi	MODBUS Protokol (RTU)
